Voie d'eau · France

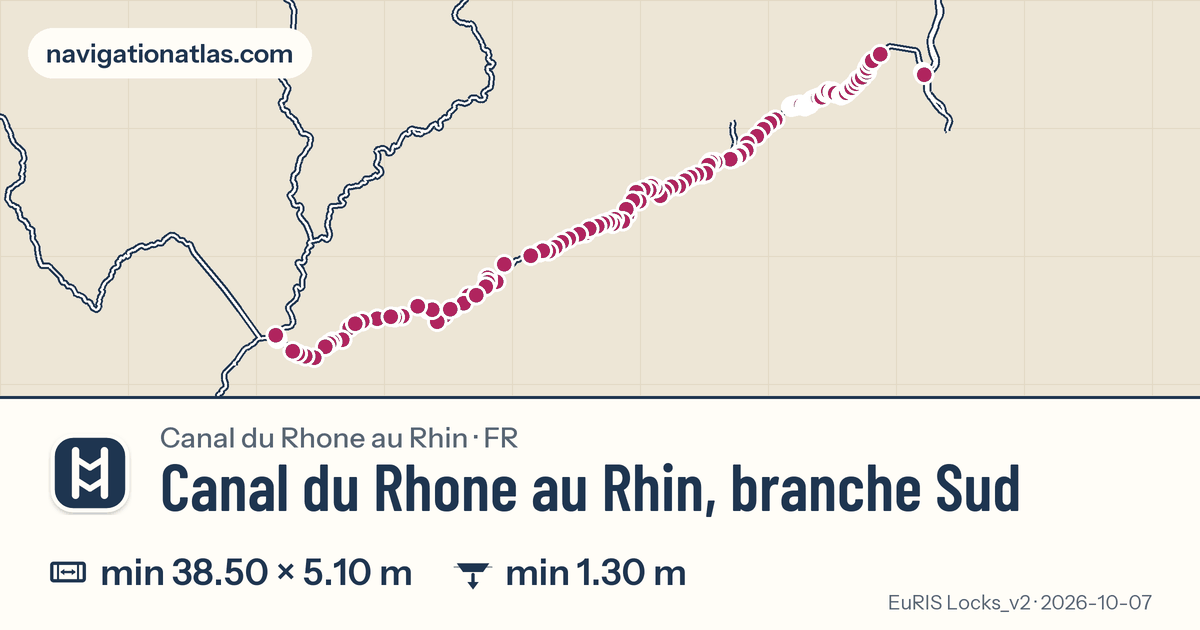

Écluses de la voie Canal du Rhone au Rhin, branche Sud : dimensions des sas et tirant d'eau
Canal du Rhone au Rhin, branche Sud (Canal du Rhone au Rhin), France : 123 écluses avec des dimensions de sas publiées. Le plus petit sas mesure 38,50 m de long et 5,10 m de large ; le plus faible tirant d'eau maximal est de 1,30 m (EuRIS Locks_v2, 7 oct. 2026).
| Écluse | Sas L x l | Tirant d'eau max. | Carte |
|---|---|---|---|
| Ecluse de garde de Baume-les-Dames | 42,92 x 5,25 m | 2,00 m | Carte |
| Ecluse de garde de Rivotte | 38,70 x 5,15 m | 2,00 m | Carte |
| Ecluse de garde n.18 bis de Voujeaucourt | 45,68 x 5,60 m | 2,00 m | Carte |
| Ecluse de garde n.33 bis de la prise d'eau de Branne dite de Chaux-les-Clerval | 42,29 x 5,28 m | 2,00 m | Carte |
| Ecluse de garde n.46 bis de Deluz | 45,20 x 5,26 m | 2,00 m | Carte |
| Ecluse de garde n.54 bis d'Aveney | 47,20 x 7,10 m | 2,00 m | Carte |
| Ecluse de garde n.56 bis de Thoraise dite de Montferrand | 44,50 x 6,05 m | 2,00 m | Carte |
| Ecluse de garde n.57 bis de Torpes | 44,70 x 6,00 m | 2,00 m | Carte |
| Ecluse de garde n.63 N d'Orchamps | 38,70 x 5,15 m | 2,00 m | Carte |
| Ecluse de garde n.65 N de Rochefort | 38,70 x 5,24 m | 2,00 m | Carte |
| Ecluse double n.54-55 de Rancenay | 38,70 x 5,15 m | 2,00 m | Carte |
| Ecluse n.2 de Valdieu-Lutran | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.3 de Montreux-Chateau dite de Montreux-Jeune | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.3 de Valdieu-Lutran | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.4 de Bretagne | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.4 de Valdieu-Lutran | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.5 de Brebotte | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.5 de Valdieu-Lutran | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.6 de Froidefontaine | 38,50 x 5,10 m | 2,00 m | Carte |
| Ecluse n.6 de Valdieu-Lutran | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.7 de Bourogne | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.7de Valdieu-Lutran | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.8 de Valdieu-Lutran | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.8 des Fontenelles | 38,50 x 5,25 m | 1,90 m | Carte |
| Ecluse n.9 d'Allenjoie | 38,50 x 5,14 m | 1,90 m | Carte |
| Ecluse n.9 de Retzwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.10 de Retzwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.10 des Marivees | 39,10 x 5,33 m | 1,90 m | Carte |
| Ecluse n.11 d'Etupes | 38,60 x 5,30 m | 1,90 m | Carte |
| Ecluse n.11 de Retzwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.12 d'Exincourt | 40,40 x 5,20 m | 2,00 m | Carte |
| Ecluse n.12 de Retzwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.13 de Retzwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.14 de Montbeliard | 42,00 x 5,25 m | 2,00 m | Carte |
| Ecluse n.14 de Retzwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.15 de Coteau Jouvent | 38,60 x 5,24 m | 2,00 m | Carte |
| Ecluse n.15 de Wolfersdorff | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.16 de Courcelles-les-Montbeliard | 38,50 x 5,26 m | 2,00 m | Carte |
| Ecluse n.16 de Wolfersdorff | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.17 de Voujeaucourt | 40,70 x 5,33 m | 2,00 m | Carte |
| Ecluse n.17 de Wolfersdorff | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.18 de Dampierre | 40,60 x 5,31 m | 2,00 m | Carte |
| Ecluse n.18 de Gommersdorf | 38,50 x 5,30 m | 2,00 m | Carte |
| Ecluse n.19 de Gommersdorf | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.19 de la Plaine de Dampierre | 40,30 x 5,23 m | 2,00 m | Carte |
| Ecluse n.20 de Gommersdorf | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.20 de la Raydans | 42,30 x 5,18 m | 2,00 m | Carte |
| Ecluse n.21 de Colombier-Fontaine | 41,38 x 5,22 m | 2,00 m | Carte |
| Ecluse n.21 de Gommersdorf | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.22 d'Hagenbach | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.22 de Saint-Maurice | 39,60 x 5,25 m | 2,00 m | Carte |
| Ecluse n.23 d'Hagenbach | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.23 de Colombier-Chatelot | 40,50 x 5,26 m | 2,00 m | Carte |
| Ecluse n.24 d'Eglingen | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.24 de Blussans | 40,96 x 5,31 m | 2,00 m | Carte |
| Ecluse n.25 d'Eglingen | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.25 de Coteau-Lunans | 40,80 x 5,20 m | 2,00 m | Carte |
| Ecluse n.26 de l'Isle-sur-le-Doubs | 45,20 x 5,32 m | 2,00 m | Carte |
| Ecluse n.26 de Saint-Bernard | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.27 de Saint-Bernard | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.27 des Papeteries de l'Isle-sur-le-Doubs | 45,02 x 5,33 m | 2,00 m | Carte |
| Ecluse n.28 d'Appenans | 44,93 x 5,25 m | 2,00 m | Carte |
| Ecluse n.28 d'Heidwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.29 d'Heidwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.29 de la Goulisse | 44,92 x 5,24 m | 2,00 m | Carte |
| Ecluse n.30 d'Heidwiller | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.30 de la Plaine de Pompierre | 38,50 x 5,15 m | 2,00 m | Carte |
| Ecluse n.31 d'Illfurth | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.31 de Pompierre | 44,23 x 5,30 m | 2,00 m | Carte |
| Ecluse n.32 d'Illfurth | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.32 de Clerval | 38,50 x 5,25 m | 2,00 m | Carte |
| Ecluse n.33 d'Illfurth | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.33 de Roche-les-Clerval | 46,85 x 5,34 m | 2,00 m | Carte |
| Ecluse n.34 de Branne | 38,50 x 5,25 m | 2,00 m | Carte |
| Ecluse n.34 de Zillisheim | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.35 de Zillisheim | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.35 L'ermite | 38,50 x 5,30 m | 2,00 m | Carte |
| Ecluse n.36 d'Hyevre-Magny | 45,03 x 5,31 m | 2,00 m | Carte |
| Ecluse n.36 de Brunstatt | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.37 de Brunstatt | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.37 de Grand-Crucifix | 42,96 x 5,25 m | 2,00 m | Carte |
| Ecluse n.38 de Brunstatt | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.38 de la Raie-aux-Chevres | 42,96 x 5,30 m | 2,00 m | Carte |
| Ecluse n.39 de Lonot | 43,25 x 5,25 m | 2,00 m | Carte |
| Ecluse n.39 de Mulhouse | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.40 de Baumerousse | 43,25 x 5,26 m | 2,00 m | Carte |
| Ecluse n.41 de Mulhouse | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.41 Fourbanne | 41,60 x 5,20 m | 2,00 m | Carte |
| Ecluse n.42 d'Ougney | 41,60 x 5,28 m | 2,00 m | Carte |
| Ecluse n.43 de Douvot | 39,50 x 5,28 m | 2,00 m | Carte |
| Ecluse n.44 de Laissey | 41,60 x 5,29 m | 2,00 m | Carte |
| Ecluse n.45 d'Aigremont | 47,70 x 5,25 m | 2,00 m | Carte |
| Ecluse n.48 de Chaleze | 38,90 x 5,26 m | 2,00 m | Carte |
| Ecluse n.49 de La Malate | 43,20 x 5,30 m | 2,00 m | Carte |
| Ecluse n.50 bis de Saint-Paul dite du Moulin Saint-Paul | 39,50 x 5,28 m | 1,30 m | Carte |
| Ecluse n.50 N du Souterrain dite Sous la Citadelle | 42,96 x 5,28 m | 2,00 m | Carte |
| Ecluse n.51 de Tarragnoz | 43,20 x 5,25 m | 2,00 m | Carte |
| Ecluse n.52 de Velotte | 43,38 x 5,25 m | 2,00 m | Carte |
| Ecluse n.53 de Gouille | 43,25 x 5,25 m | 2,00 m | Carte |
| Ecluse n.56 de Thoraise | 47,20 x 5,30 m | 2,00 m | Carte |
| Ecluse n.57 d'Osselle | 38,80 x 5,26 m | 2,00 m | Carte |
| Ecluse n.58 A de Roset-Fluans | 39,05 x 5,16 m | 2,00 m | Carte |
| Ecluse n.58 N de Routelle | 38,84 x 5,20 m | 2,00 m | Carte |
| Ecluse n.59 de Saint-Vit | 38,52 x 5,26 m | 2,00 m | Carte |
| Ecluse n.60 de Dampierre | 38,50 x 5,27 m | 2,00 m | Carte |
| Ecluse n.61 de Ranchot | 38,79 x 5,22 m | 2,00 m | Carte |
| Ecluse n.62 du Moulin des Malades | 38,50 x 5,25 m | 2,00 m | Carte |
| Ecluse n.63 de Moulin-Rouge | 38,53 x 5,24 m | 2,00 m | Carte |
| Ecluse n.64 d'Audelange | 38,50 x 5,27 m | 2,00 m | Carte |
| Ecluse n.65 de Baverans | 38,66 x 5,22 m | 2,00 m | Carte |
| Ecluse n.66 de Charles-Quint | 38,50 x 5,29 m | 2,00 m | Carte |
| Ecluse n.67 du Jardin Philippe | 38,69 x 5,15 m | 2,00 m | Carte |
| Ecluse n.68 de la Prise d'Eau | 38,50 x 5,16 m | 2,00 m | Carte |
| Ecluse n.69 de Bon-Repos | 38,50 x 5,17 m | 2,00 m | Carte |
| Ecluse n.70 de Belvoye | 38,50 x 5,18 m | 2,00 m | Carte |
| Ecluse n.71 de la Ronce | 38,50 x 5,16 m | 2,00 m | Carte |
| Ecluse n.72 de l'Abergement-la-Ronce | 38,50 x 5,20 m | 2,00 m | Carte |
| Ecluse n.73 de la Tuilerie | 38,79 x 5,20 m | 2,00 m | Carte |
| Ecluse n.74 de Laperriere | 38,90 x 5,20 m | 2,00 m | Carte |
| Ecluse n.75 de la Saone dite de Saint-Symphorien | 38,50 x 5,19 m | 2,00 m | Carte |
| Ecluse principale de Niffer | 188,00 x 12,00 m | 4,00 m | Carte |
| Ecluse secondaire de Niffer | 85,00 x 12,00 m | 3,00 m | Carte |
| Ecluses n.46-47 de Deluz | 38,50 x 5,15 m | 2,00 m | Carte |
